el檢測儀

el檢測儀

更新時間：2023-07-10

產品型號：WX-EL1

產品價格：電議

產品品牌：萬象環境

el檢測儀又稱光伏測試儀器，光伏電站測試儀，el檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險。
產品詳情

el檢測儀產品簡介：

el檢測儀又稱光伏測試儀器，光伏電站測試儀，便攜式EL檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險，

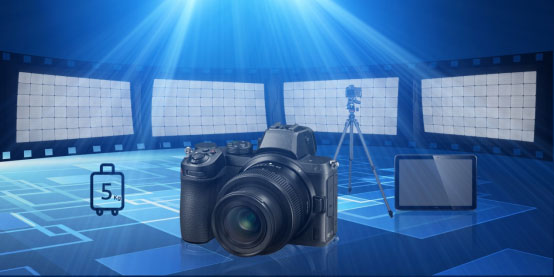

便攜式EL檢測儀搭載2000萬級紅外相機可有效幫助用戶完成光伏板質量檢測，整機配備更為輕便的測試電源與三腳架模塊，攜帶運輸更為便捷，并且不受航空攜帶影響。

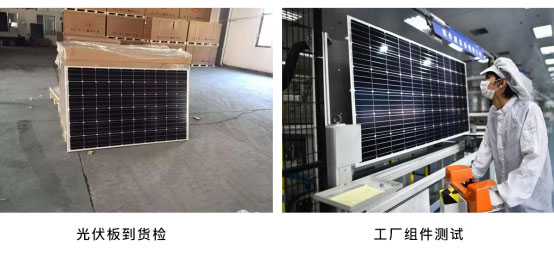

應用場景：

適用于光伏電站組件到貨檢，以及倉庫/實驗室/工廠的組件質量檢測。

 el檢測儀

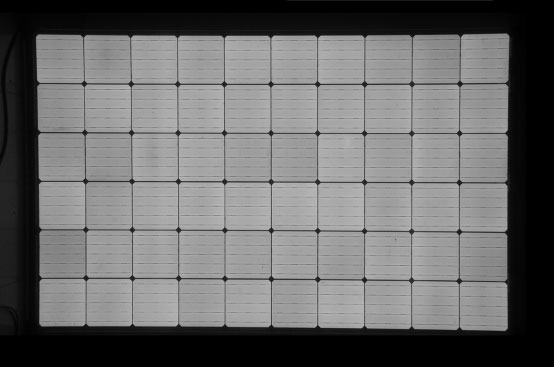

可識別缺陷類型：

隱裂

破片

碎片

斷柵

黑心

虛焊

工藝污染

低效率片

黑邊

燒結

過刻

穿孔



產品特點優勢：

1、攜帶便捷適用于移動式電站測試

2、全自動對焦精度更高清晰度更好

3、2000萬級紅外相機畫質更透徹

4、程控恒流電源現場檢測更為安全穩定

5、平板電腦圖傳查看無需相機查看檢測圖像

6、1.5米輕型三腳架移動輕便簡單

7、整機模塊低至5kg，背包輕便攜帶

 el檢測儀




應用領域：

場景

工廠組件、倉庫組件、電站現場組件安裝前測試、

測試

白天：戶外防紅外暗室測試；室內無太陽光環境測試

夜晚：直接三腳架測試，燈光月光無影響

對象

晶硅組件、薄膜組件（可定制）

數量

單塊組件成像檢測

規格參數：



模塊

配置

規格

相機模塊

像素

2000萬像素

分辨率

4928X3264

芯片

23.6x15.6mm、CMOS傳感器

精度

1.5mm/pixel

光屏蔽

燈光、月光、星光、室內輕微太陽光

檢測面積

3000mm*2000mm

鏡頭

18-55mm

對焦模式

全自動對焦

電池

700mah

內存卡

32GB、Wi-Fi無線

數據線

10cm

電源模塊

輸出電流

0～5A可調

電流精度

0.1A

輸出電壓

0～60V可調

電壓精度

0.1V

控制面板

LED數顯程控面板

功能設置

上電參數預設保存；輸出一鍵上電

電路保護

短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板

上電線

10cm交流三孔輸入線

直流線

3m直流輸出線、MC4端口對接組件

軟件

圖傳APP

檢測圖片查看與下載

支架系統

檢測支架

1.5米鋁合金支架

檢測云臺

支架一體式安裝，360度旋轉

使用環境

沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境

質保售后

2年質保、24H響應、72H故障解決方案、備品備件協調



配置清單：

序號

名稱

規格

數量

單位

1

EL相機

2000萬像素

1

臺

2

EL紅外鏡頭

18-55mm

1

臺

4

圖傳傳輸模塊

Wi-Fi內存卡

1

套

5

數據線/充電器

標準

1

套

6

相機電池

標準

2

塊

7

檢測支架

1.5米

1

套

8

直流穩壓電源

0～60V、0～5A輸出；AC220供電輸入

1

臺

9

上電線

3米

1

根

10

設備三防箱

標準

1

套

11

EL圖傳APP

無線查看相機內檢測圖

1

套

*

適用場景

光伏電站安裝前組件測試；倉庫組件測試；



*

其他

設備全自動對焦；可航空攜帶
