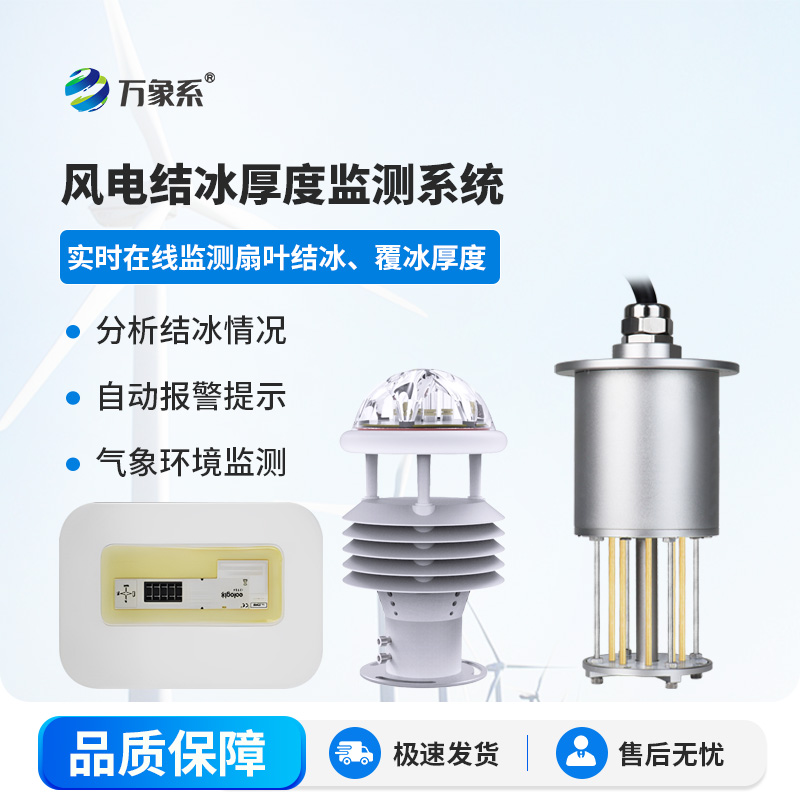

一、風電結冰厚度監測系統組成
1、結冰厚度傳感器7個
三組扇葉，每組扇葉配置兩個結冰厚度傳感器WX-JB3H，小計6個
主塔配置一個結冰厚度傳感器WX-JB1H
2、微型氣象儀一個，監測要素風速、風向、溫度、濕度、大氣壓力、光學雨量、總輻射
3、主機一套，采集數據、傳輸數據
4、太陽能供電系統一套
二、風電結冰厚度監測系統產品特點
1、能夠實時在線監測扇葉結冰、覆冰厚度，風電機組周邊風速、方向、溫度、濕度、大氣壓力、光學雨量及總輻射，并自動存儲和上傳數據到后臺;
2、能分析結冰情況，并自動報警或提示;
四、風電結冰厚度監測系統技術參數
1、覆冰厚度：測量原理微波檢測，最大測量厚度:30.00mm，檢測分辨率:0.01mm；功率:<1W(選配融冰裝置15W)
2、風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；（發明專利，專利號ZL 2021 1 0237536.5）
3、風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；（發明專利,專利號ZL 2021 1 0237536.5）
4、空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市氣象局校準證書）
5、空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市氣象局校準證書）
6、大氣壓力：測量原理壓阻式，30-1100hpa（±0.25%），分辨率0.1hpa；（北京市氣象局校準證書）
7、光學雨量：測量原理光電式，0-4mm/min（≤±4%）,分辨率0.01mm；（發明專利，專利號ZL 2022 1 1306149.3）
8、總輻射：測量原理光電效應，0-1800W/㎡（＜±3%），分辨率1W/㎡；
9、采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,
10、傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V
11、太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%
12、數據上傳間隔：1分鐘-1000分鐘可調
